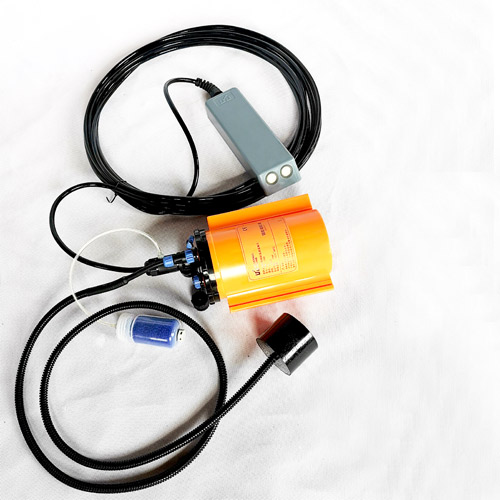

多普勒明渠流量计

测量种类：流速、流量、水深、水温

用途：敞口渠道在线式测量

使用环境：明渠，排水沟、农田灌溉渠道

流速范围：0.01m/s～6.0m/s；

水深范围：0～5m(最小水深：3cm)；

温度范围：0～65摄氏度；

流量范围：1升/秒～99999999立方米/小时

供电：电池供电，12VDC，24VDC或者220VAC；

输出信号(电池供电)：RS485；

输出信号(12VDC以上外供电)：4-20ma，1～5V；

无线传输(可选件)：GPRS，4G通讯

电缆长度：10米；

超声波多普勒流量计产品使用说明书

提示：由于产品在不断更新，产品说明书和安装说明书不能保证跟最新的产品一致。产品本身和使用说明如有所变化将不能通知到每一位客户，如有需要请直接跟我公司销售人员联系。变化的部分包含但不限于以下部分。

1.产品的功能、结构、形状、颜色等。

2.软件的功能、结构、显示方式、操作习惯等。

一、产品和技术参数

1.1  产品简介

本产品是在河流中测量水流流速和流量的。

产品分为变送器、传感器两部分。

电池盒(选配件)，是在现场没有办法供电的情况下才选用的。电池的有效使用时间跟流量计每次的工作时间、无线传输和电源控制器工作时间长短成反比关系。

有些现场不能用有线方式传输数据，那就要选择GPRS通过手机卡往后台传输数据，这种情况下就要选择增加无线传输器(选配件)来达到目的。

1.2技术参数

型号：YY-1200L

(根据不同的功能，型号会有所不同)

结构：分体式；

测量种类：流速、流量、水深、水温

用途：在线式测量、

流速测量范围：0.02m/s～6.00m/s(最小水深：10cm)；

流速测量分辨率：1mm/s；

流速测量精度：实际流速的±2～4% ；

水深测量范围：0.00～5m；

水深测量分辨率：2mm

水深测量精度：±0.5%；

温度测量范围：0～60oC；

温度测量分辨率：0.1oC；

流量测量范围：1升/秒～99999999立方米/小时

供电：12VDC，24VDC；

输出信号(电池供电)：RS485；

输出信号(外供电24VDC)：4-20ma或者485；

无线传输(选配件)：GPRS型RTU无线传输器

传感器和变送器之间电缆长度：10米；

被测水道类型：人工做的较宽的河道，天然的溪流、河流；

液体酸碱度要求：PH值在5～7之间。

液体温度要求：0～50℃，不凝固

液体压力要求：自然环境状态下，1个标准大气压
